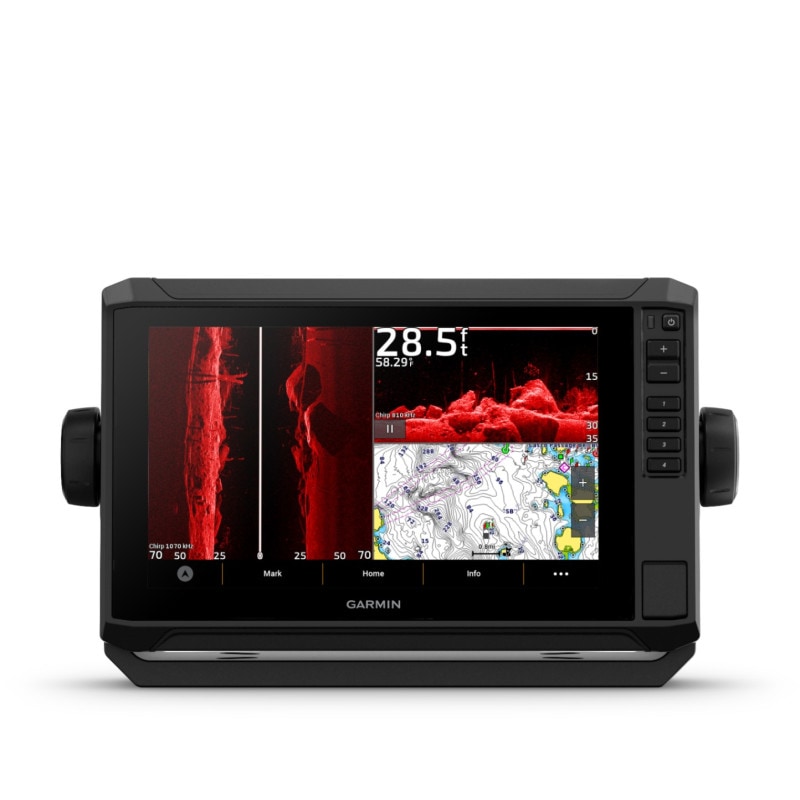

直射日光下でも使える9インチのコンボで、キー付きアシスト マルチタッチスクリーン。
鮮明なCHIRP通常魚探とCHIRP UHD ClearVüおよびCHIRP UHD SideVüスキャンソナーに対応しており、LIVESCOPE やPanoptix™ が使用可能（別売）世界ベースマップ内臓、無償供与日本海岸線+湖岸線図対応 別売Newpec+海底地形図対応 BlueChart g2 HDおよび Vision HDに対応。更に、釣りをしている間に30cm刻みの等深線で、自分だけの詳細地形図をその場で作成するQuickdraw Contours地図作成ソフトウェア搭載。
内蔵Wi-Fi®を使用して無料のActiveCaptainアプリと組み合わせれば、新しいチャートの購入および日本中の作成済み詳細海底地形図がダウンロードできます。ActiveCaptainからは、スマート通知や、マリーナやその他の興味深いスポットの詳細がわかるActiveCaptainコミュニティ、Quickdrawコミュニティのデータなどにもアクセスすることができます。本体脱着はクイックリリース式のベイルマウントなので、本体を簡単に外して携帯できます。
≪新機能及び機能の向上点≫
・WIFI機能を使用したワイヤレスでのポイント、振動子を共有可能(地図、ライブスコープは有線での共有)
・CPU性能が向上しechoMAP ULTRAシリーズと同等の高速化
・解像度の向上echoMAP 92sv UHD(800×400) → echoMAP 92sv UHD2(1024×600)
・解像度の向上echoMAP 72sv UHD(800×400) → echoMAP 72sv UHD2(800×480)
≪できること≫
- ・echoMAP PLUS75/95SVとUHD72/92SV UHD2 62/72/92SVとUITRA122/102 はイーサネット経由で振動子を共有できます。
- ・UHD2 タッチシリーズではWIFIを使用してワイヤレス振動子共有 ポイント ルート情報の共有が可能です。
- ※LIVESCOPEと地図の共有はWIFIワイヤレスではできません。有線イーサネットの接続で共有可能です。
- ・最大８台のechoMAP PLUS75/95SVとUHD 72/92SV UHD2 62/72/92SVとUITRA122/102をイーサネットでウェイポイントを共有できます。
- ・イーサネット経由でPanoptixのソナー、GCV10/20ソナー他のechoMAP PLUS75/95SVとUHD 72/92SV UHD2 62/72/92SVとUITRA122/102SVの内蔵ソナーを共有し、スクロールバックしてのウエイポイント記録が可能になります。
- ・echoMAP UHD 72/92SV UHD2 62/72/92SVと72cvでネットワーキングしている場合、サイドビュー発振回路を持たないechoMAP UHD 72cv でもsideVUの画面を表示できます。
- ・panoptixは一つのネットワークで最大１基下方と１基前方 の合計２基までのPanoptixが使用できます。
- ・同時にPS22とPS30を使用することができます。
- ・同時にPS22前方とLIVE SCOPE前方を同時使用することができます。
- ・同時にPS22下方とLIVE SCOPE下方を同時使用することができます。
- ・マップはイーサネットを介して共有可能です
- FORCE™ TROLLING MOTOR 接続可能
現在 利用可能な最も強力で効率的な「トローリングモーター」を制御し、チャートプロッターの画面からウェイポイントにルーティングし、トラックを追跡します。定速でのドラッキングスピード保持が可能です。付属のリモコンとの連動も可能です。
≪できないこと≫
・LIVESCOPEと地図の共有はWIFIワイヤレスではできません。
・NMEA 0183データ入力することができません
・NMEA 0183データは、イーサネットを介して共有することができません
- ・モバイルからWiFi経由でアプリケーションを操作できません
- ・モバイルからWiFi経由でアプリケーションを表示できません
- ・同時にPS22前方とPS31前方を同時使用することができません
- ・同時にPS22下方とPS30下方を同時使用することができません
- ・GPSMAPまたはGSD24/25/26をechoMAP Plus/UHD/UHD2/ULTRAと同一ネットワークに接続はできません。接続されている場合、echoMAP Plus/UHD/UHD2/ULTRAは全画面エラーを表示し、echoMAP PLUS/UHD/UHD2/ULTRAが再び使用可能にするためにはGPSMAPまたはGSDの接続を解除する必要があります。
- ・レーダーは接続できません。
- ・８台以上のネットワーク機器を必要とする場合や（レーダーとGSD24/25/26）を使用する場合は、GPSMAPシリーズを使用する必要があります。
ガーミンCHIRPの違い
内蔵されているECHOMAP Plus/UHD/UHD2/ULTRA SVの魚探機能には、CHIRP通常魚探が含まれています。これは、民生品の魚探技術の中で、最も洗練された技術の1つです。CHIRP通常魚探は、従来の魚探よりもターゲット判別に更に力を入れたもので、驚く程はっきりとターゲットを識別できます。
自分のマップを作成するクイックドローコンターズ
瞬時に30cmの等高線で画面上にパーソナライズされた釣りマップを作成します。ニーズに合わせて色分け調整可能です。データを自分のものにしておくか、Quickdrawコミュニティと共有してするかは自由です。
ActiveCaptain Appと接続する
ActiveCaptainアプリを使用すると、どこからでも情報を管理できます。
互換性のあるモバイルデバイスとchartplotter、チャート、マップ、およびコミュニティ間の接続を作成します。内蔵のWi-Fiを使用して新しいしいチャートを更新またはダウンロードすることができます。OneChartへのアクセスのための無料ActiveCaptainアプリでは、スマート通知、ActiveCaptainコミュニティ、その他の興味のあるポイント、Quickdrawコミュニティのデータなどにアクセスできます。
ActiveCaptain App機器によってできることの違い
- ・ActiveCaptain AppでモバイルからWiFi経由でアプリケーションから操作できません
- ・ActiveCaptain AppでモバイルからWiFi経由でアプリケーションから表示できません
LIVEで魚を見る
Panoptix™ LiveScope(別売）が接続可能
- ボートが静止していてもリアルタイムで、ボートの下やストラクチャー周りを泳ぐ、ベイトや、魚を非常に詳細な、見たままの水中動画をライブスコープは提供します
精細なリアルタイムスキャンソナー動画を見る事ができます
アテンションヘッディングリファレンスシステム（AHRS）は、船が揺れる条件でもソナーの表示を安定させます。
シンプルなプラグアンドプレイGarmin Marine Networkを使用して、簡単にインストールでき、同じネットワーク内の機器でシームレスに使用できます
誰でも明確に簡単に視認できます。ストラクチャーの近くで泳ぐ魚のソナー画像ライブスキャンを実際に見ることができます。
ピックアップするルアーを見ることさえできます。普通の魚探とは違ってボートは動く必要はありません。
1つのトランスデューサに2つのモード
1つのトランスデューサでLiveScope™DownとLiveScope™Forwardモードの両方を使用できます。あなたの釣り方に合わせて振動子モードを変更するのは簡単です。LiveScope Forwardを使用してボートの周りの構造や魚の鮮明な画像を確認し、LiveScope Downを使用してボートの真下を見ることができます。この動画は、GPSMAP AQUAMAP echomap Plus Touchとシームレスに統合できます。AHRSの安定化は、船が揺れる条件でもソナーが安定した状態を保つようにします。
Panoptix LiveScope Down
LiveScope Downモードでは、ボートが静止している間でも、ストラクチャーや水中を泳ぐ魚の生き生きした
スキャナーのソナー画像を、ボート下を詳細に見ることができます。
Panoptix LiveScope Forward
LiveScope Forwardモードは、キャストより先で釣りをするうえで極めて優れたツールです。
ボートが静止している間でも、ボートの周りのすべての構造物や泳ぐ魚、詳細なスキャナーのソナー画像を見ることができます。
Panoptix LiveScopeスキャンソナーシステムには、コンパクトなGLS 10ソナーブラックボックス、LVSトランスデューサとプラグアンドプレイGarmin Marine Networkコネクタが含まれており、インストールが簡単で、GPSMAP AQUAMAP echomap Plus Touchとシームレスに統合できます。
 |
海で有効なPanoptix 水中動画ソナー（別売）接続可能
オプションのPanoptixソナーを追加し、ボートの周りのすべてをみることができます。ルアーが水の中のストラクチャーへ沈む状態、魚の動きとその餌への反応を、詳細に見ることができます。
NMEA2000®ネットワークサポート
エンジンデータ、センサー、FUSION-LINK™オーディオシステム、オートパイロットなどのNMEA 2000サポートを提供します。
簡単脱着マウント
ECHOMAP UHD2を安全に収納することは簡単です。
電源、振動子コードが直接マウントに差し込まれるため、本体からワイヤを抜き差しする必要がありません。ベイルマウント機構により、マウントからECHOMAP UHD2本体だけををすばやく脱着できます。
| 寸法 |
10.4"×6.5"×3.2" (26.4×16.6×8.0cm) |
| 重量 |
1.0 kg (2.3 lbs) |
防水規格
|
IPX7 |
| 表示タイプ |
WVGAディスプレイ |
| 表示サイズ |
7.8" x 4.8"(19.9 x 11.3); 9.0"インチ(22.9 cm) |
| 表示解像度 |
1024×600ピクセル |
| 消費電力 |
20.7W |
| アンテナ |
Internal_or_external_over_NMEA_2000 |
| 取り付けオプション |
ベールまたはフラッシュ |
| 受信機 |
10 Hz |
| Garmin Marine Network™ポート |
1 Panoptix™ポート 地図 振動子共有可能です |
地図とメモリ
|
| データカード |
1 microSD™カード; 最大32 GBのカードサイズ |
| ウェイポイント |
5,000 |
| ルート |
100 |
| トラックログ |
50,000ポイント; 保存されたトラック50個 |
| 内臓地図 |
世界ベースマップ |
地図プロッタの機能
|
| Garmin Sonarと互換性があります |
|
| AISをサポート（目標船の位置を追跡） |
|
| DSCをサポート（DSC対応VHFラジオから位置データを表示） |
|
| FUSION-Link™対応ラジオをサポート |
|
ソナーの特徴と仕様
|
| デュアル周波数（50 / 200kHz）ソナー対応 |
|
| デュアルビーム（77/200 kHz）ソナー対応 |
|
| サポートされる周波数 |
CHIRP（低、中、高）
通常魚探：50/77/83/200 kHz
ClearVü：260/455/800/1,080-1,230 kHz CHIRP
SideVü：260/455/800/1,080-1,230 kHz CHIRP |
| 送信電力 |
500W（RMS）/ 4000W（ピークツーピーク） |
| CHIRPソナー技術 |
（ビルトイン） |
| ClearVü |
CHIRP（内蔵） |
| SideVü |
CHIRP（内蔵） |
| 最大深度 |
600m 50khz 海水
350m 77khz 海水
300m Mid(中） Chirp 80-150khz 海水
250m Hiwide Chirp 150-240khz 海水
220m ClearVü：260 kHz 海水
120m ClearVü：455 kHz 海水
60m ClearVü：800 kHz 海水
220m 幅400m SideVü：260 kHz 海水
120m 幅200m SideVü：455 kHz 海水
60m 幅120m SideVü：800 kHz 海水
20m 幅30m SideVü：1120 kHz 海水
LIVE SCOPE 前方30m 下方40m 淡水
Panoptix 前方80m 下方90m 海水
上記は海水使用時の実測に基づい実測に基づいています。
淡水使用の場合の距離は一層伸びます。
（探査能力は底質および他の水の条件に依存します） |
| ボトムロック |
可能 |
| 水温ログとグラフ |
可能 |
| ソナー録音 |
可能 |
| ソナープレイバック |
可能 |
接続
|
| NMEA2000®対応 |
○ |
| トランスデューサのピン |
12 |
| NMEA 0183入力ポート |
無し |
| NMEA 0183出力ポート |
無し |
| ビデオ入力ポート |
なし |
| ビデオ出力ポート |
なし |
| ワイヤレス接続 |
○ |
内容物
ECHOMAP UHD2 92sv本体
GT56UHD-TM
- 電源/データケーブル
- クイックリリースクレードル付きチルトマウント
- インダッシュ設置フラッシュマウント
- 保護カバー
- 日本語マニュアル
