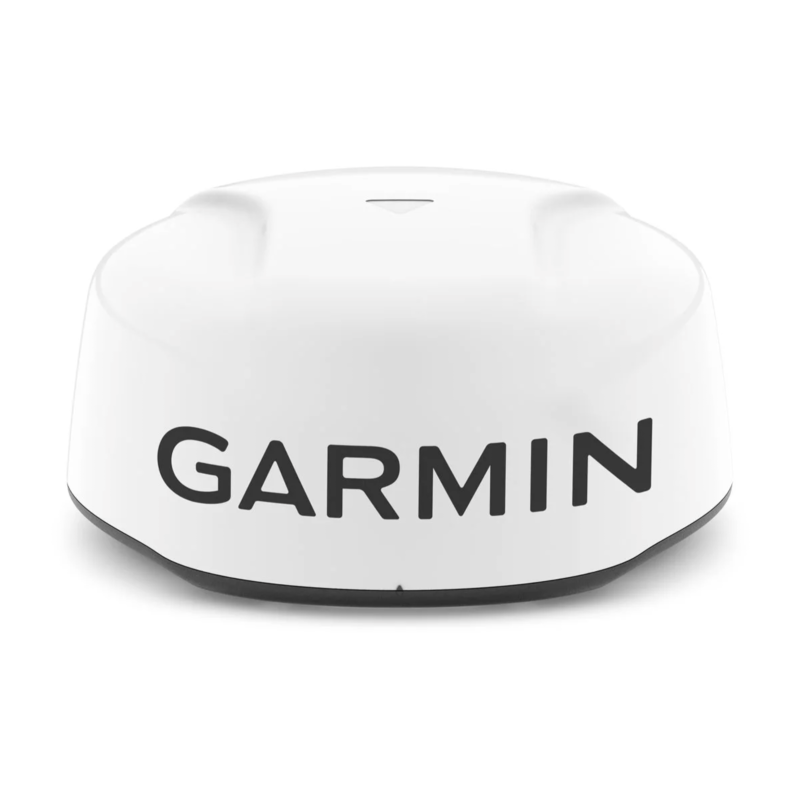

GMR24 xHD3 レドーム

価格 : 円円(税込)
数量


お買い上げ合計代金が3万円以上は送料無料(大型商品は除く)

かごに入れる
すぐに購入
  • お気に入りリスト
  • 商品についての問い合わせ

第3世代 4KW ドームレーダー


船舶やボートに接続するレーダー。第3世代 4KW GMR24 xHD3は、直感的な操作で素晴らしいパフォーマンスを楽しむことができます。
特に世界最速毎分60回の高速回転とパルス拡張と角度ターゲット サイズ処理技術、Garmin マグネトロン レーダー初のスキャン平均化によりレーダーとしての探知認識能力が大幅に向上しています

【ご注意ください　この製品は新しい通信規格BlueNet製品です】
BlueNet製品が2つ以上ネットワークに存在する場合は、必ずネットワークをBlueNet製品だけのネットワークグループに分けてください。BlueNet製品だけのネットワークはBlueNet 20 Switchを使って接続してください。
BlueNet製品だけのネットワークと従来のマリンイーサーネットワークは直接接続しないでください。
BlueNet製品が2個以上従来のマリンイーサーネットワークにある場合機器が起動できなくなります。
BlueNet製品だけのネットワークと従来のマリンイーサーネットワークの2 つのネットワークを接続する場合はBlueNet 30 ゲートウェイを必ず使用してください。


本体スペック

  • 本体:直径64.5×高さ24.9cm

詳細スペック

  • 出力:4KW
  • 防水:IPX7
  • 電圧範囲:11-32 VDC
  • 消費電力：15W-40W
  • 最大範囲:48マイル
  • 最小範囲:20m
  • 回転数:48/60 RPM（デュアル回転）
  • ビーム角度:水平方向3.7°/垂直方向25°
  • アンテナ長さ: 23 インチ (58 センチメートル)



■GARMINレーダーの特色　オーバーレイ付きデュアルレンジ独立距離感度オーバーレイ設定
GARMINレーダーは、1台のレーダーで2つのレンジ表示が可能、近距離と遠距離の両方に独立した距離設定と感度制御が可能、チャートプロッター上に分割画面の並列画像を提供できます。いずれかまたは両方の範囲をチャートに重ね合わせます。
x0x_xhd_marpa
■第3世代新機能　最高速回転スキャンアンテナ
従来のモデルは毎分48回転でした第3世代は最大毎分 60 rpm の回転速度により再描画速度が向上し、ターゲットの更新が高速化されます。

■第3世代新機能　真エコートレイル
水上のボートの過去の「軌跡」が画面に表示されます、第3世代は相対運動の影響が除去されるため、移動するターゲットや潜在的な衝突の脅威を迅速に特定できます。
x0x_xhd_marpa


■第3世代新機能　ターゲットサイズの角度調整
パルス拡張と角度ターゲット サイズ処理技術により、画面上のオブジェクトの形状が最適化され、船の形や浮標の形がよりはっきりレーダー反応に反映されるようになってすべての範囲スケールでの解釈が向上します。

■第3世代新機能　スキャン平均化テクノロジー
Garmin マグネトロン レーダー初のスキャン平均化により、海面クラッターや干渉を除去し、一貫したターゲットの検出と表示を強化します。
■GARMINレーダーの特色　　ダイナミックオートゲイン
ゲインは、港、海岸近く、外洋の沖合で最適な設定にレベルを自動的に調整します。


■他GARMINレーダーの特色　船の速度位置や鳥山の移動方向を追尾　

ロックオンすると10個の移動体を自動追尾

航空機監視　管制で培った技術は従来のマリンレーダーとは格段に進歩しています

x0x_xhd_marpa
marpa


■GARMINレーダーの特色　海底地形図上にレーダーエコーを表示

他船の動きや漁網のブイを把握できます
1m間隔の海底地形図上にレーダーエコーを表示できるので
いろんな分析ができます



■GARMINレーダーの特色　地図上のレーダーエコーに映る他船の座標記録

他船がどの水深のどの位置にいるのか
自動追尾　座標記録が1m間隔の海底地形図上にできます　（NEWPEC+海底地形図の購入が必要です）
20150317_0815_00-2


■GARMINレーダーの特色　最小探査距離20mの近距離探知性能

100mをきる距離で漁網の浮きをレーダーエコーで表現しています。
混雑した海域など、複数のターゲットを明確に映し出します。


■GARMINレーダーの特色　調整がいらないオートモード

感度/海面反射除去/雨雪反射除去の調整をワンタッチで最適化するオートモードで簡単設定、簡単操作が可能です
dynamic-sea-filter

■GARMINレーダーの特色　2個のレーダーが監視できるデュアルレーダー接続

この画面にあるように２機のレーダーを設置表示できます。
dual-radar


■GARMINレーダーの特色　レーダー映像が自船ヘディングに追従するトルービュー表示※

表示器であるGARMIN　GPSは1秒間に10回方位座標データを更新しています。
自船の旋回に追従して、レーダーエコー+1m間隔の海底地形図※が
1秒間に10回の解像度で滑らかに回転します。
画面がリアルタイムに追従しますので、目視により確認したターゲット位置とレーダー画面内のターゲット位置　のずれが軽減されます。
※ 船首方位信号が必要なのでヘディングセンサーを追加してください
※NEWPEC+海底地形図を追加してください。


■GARMINレーダーの特色　AIS/簡易ARPA

最大100物標のAIS情報と、最大10物標の簡易ARPA情報を表示できます。AIS情報はレーダー電波の陰になる大きな物標の方向の状況把握に貢献します。
AISとは、船舶自動識別装置で、これにより他船の船名、位置、針路、船速、行き先などの船舶情報を表示します。
（AIS機器との接続が必要）
簡易ARPAとは、ARPA（自動衝突予防援助）の簡易版で、他船の針路、船速、自船との距離などの動向を分析表示します。
（オプションのAISトランスポンダが必要）


■レーダー操作免許不要

このレーダーは4KW出力ですので、レーダー操作免許不要です
ただし、無線局免許申請は必要です。
無線局免許を取得するレーダーには技適マークが筐体に記載される必要があります
正規輸入品のGMR18XHD3にのみ国内で技適マークが筐体に記載されます。
技適マークが付いていない機器を使用した場合電波法違反になります


弊社販売品は無線局免許申請をして無線局が開局できます
《仕様》
外形寸法：（64.5センチメートル×24.9センチの高さ）
重量：（8.7キロ）
防水：IPX7
アンテナ長：（58センチメートル）
消費電力：15W - 40 W最大
回転数：（RPM）48/60 RPM（デュアル回転）
出力：4キロワットを送信
電源入力：11-32 V DC
ビーム：垂直25°　水平3.7°
最大範囲：48nm
最小範囲：20メートル
《GARMIN　ネットワーク接続》
GARMINレーダーは
■オートパイロット
■WIFIでIPAD　IPHONE　アンドロイドスマホから見たり操作したりできます。
《マルチディスプレイ機能》
■自動ユーザーデータ　ポイントデータシンクロ共有
■ネットワーク上で複数のAQUAMAPから地図/レーダー共有
■アラーム共有
■ネットワークハブ共有
