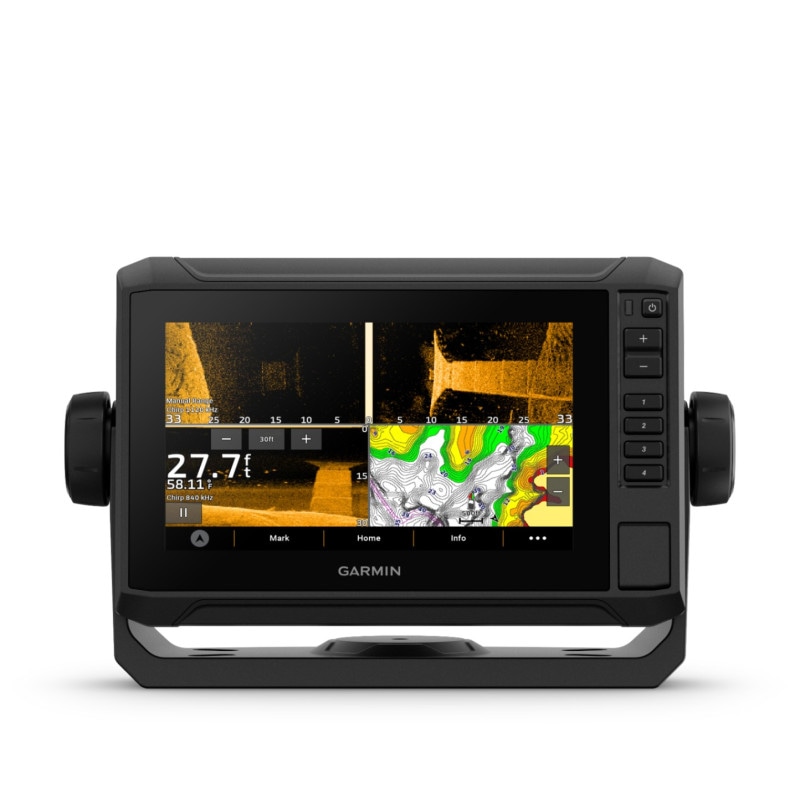

echoMAP UHD2 72sv本体のみ

価格 : 円(税込)
数量


お買い上げ合計代金が3万円以上は送料無料(大型商品は除く)

かごに入れる
すぐに購入
  • お気に入りリスト
  • 商品についての問い合わせ






直射日光下でも使える7インチのコンボで、キー付きアシスト マルチタッチスクリーン。
鮮明なCHIRP通常魚探とCHIRP UHD ClearVüおよびCHIRP UHD SideVüスキャンソナーに対応しており、LIVESCOPE やPanoptix™ が使用可能(別売)世界ベースマップ内臓、無償供与日本海岸線+湖岸線図対応 別売Newpec+海底地形図対応 BlueChart g2 HDおよび Vision HDに対応。更に、釣りをしている間に30cm刻みの等深線で、自分だけの詳細地形図をその場で作成するQuickdraw Contours地図作成ソフトウェア搭載。
内蔵Wi-Fi®を使用して無料のActiveCaptainアプリと組み合わせれば、新しいチャートの購入および日本中の作成済み詳細海底地形図がダウンロードできます。ActiveCaptainからは、スマート通知や、マリーナやその他の興味深いスポットの詳細がわかるActiveCaptainコミュニティ、Quickdrawコミュニティのデータなどにもアクセスすることができます。本体脱着はクイックリリース式のベイルマウントなので、本体を簡単に外して携帯できます。


≪新機能及び機能の向上点≫
・WIFI機能を使用したワイヤレスでのポイント、振動子を共有可能(地図、ライブスコープは有線での共有)
・CPU性能が向上しechoMAP ULTRAシリーズと同等の高速化
・解像度の向上echoMAP 92sv UHD(800×400) → echoMAP 92sv UHD2(1024×600)
・解像度の向上echoMAP 72sv UHD(800×400) → echoMAP 72sv UHD2(800×480)



≪できること≫
  • ・echoMAP PLUS75/95SVとUHD72/92SV  UHD2 62/72/92SVUITRA122/102 はイーサネット経由で振動子を共有できます。
  • ・UHD2 タッチシリーズではWIFIを使用してワイヤレス振動子共有 ポイント ルート情報の共有が可能です。
  • LIVESCOPEと地図の共有はWIFIワイヤレスではできません。有線イーサネットの接続で共有可能です。
  • ・最大8台のechoMAP PLUS75/95SVとUHD 72/92SV UHD2 62/72/92SVとUITRA122/102をイーサネットでウェイポイントを共有できます。
  • ・イーサネット経由でPanoptixのソナー、GCV10/20ソナー他のechoMAP PLUS75/95SVとUHD 72/92SV UHD2 62/72/92SVとUITRA122/102SVの内蔵ソナーを共有し、スクロールバックしてのウエイポイント記録が可能になります。
  • ・echoMAP UHD 72/92SV UHD2 62/72/92SVと72cvでネットワーキングしている場合、サイドビュー発振回路を持たないechoMAP UHD 72cv でもsideVUの画面を表示できます。
  • ・panoptixは一つのネットワークで最大​1基下方と1基前方 の合計2基までのPanoptixが使用できます。
  • ・同時にPS22とPS30を使用することができます。
  • ・同時にPS22前方とLIVE SCOPE前方を同時使用することができます。
  • ・同時にPS22下方とLIVE SCOPE下方を同時使用することができます。
  • ・マップはイーサネットを介して共有可能です
  • FORCE™ TROLLING MOTOR 接続可能
現在 利用可能な最も強力で効率的な「トローリングモーター」を制御し、チャートプロッターの画面からウェイポイントにルーティングし、トラックを追跡します。定速でのドラッキングスピード保持が可能です。付属のリモコンとの連動も可能です。


できないこと≫
LIVESCOPEと地図の共有はWIFIワイヤレスではできません。
・NMEA 0183データ入力することができません
・NMEA 0183データは、イーサネットを介して共有することができません
  • ・モバイルからWiFi経由でアプリケーションを操作できません
  • ・モバイルからWiFi経由でアプリケーションを表示できません
  • ・同時にPS22前方とPS31前方を同時使用することができません
  • ・同時にPS22下方とPS30下方を同時使用することができません
  • ・GPSMAPまたはGSD24/25/26をechoMAP Plus/UHD/UHD2/ULTRAと同一ネットワークに接続はできません。接続されている場合、echoMAP Plus/UHD/UHD2/ULTRAは全画面エラーを表示し、echoMAP PLUS/UHD/UHD2/ULTRAが再び使用可能にするためにはGPSMAPまたはGSDの接続を解除する必要があります。
  • ・レーダーは接続できません。
  • ・8台以上のネットワーク機器を必要とする場合や(レーダーとGSD24/25/26)を使用する場合は、GPSMAPシリーズを使用する必要があります。


超精細スキャンソナー画像UHD対応

Garmin CHIRP UHD ClearVüスキャニングソナーはボートの下にあるものを写真的なイメージで捉えます。Garmin CHIRP UHD SideVüはあなたのボートの両側にある、詳細な情報を提供します。ストラクチャー、水面下の物体、魚がはっきりと見えます。Garmin CHIRPの通常ソナーとUHD ClearVüとUHD SideVüスキャニングソナーは1つのトランスデューサに統合されています。


スキャンソナー

UHDソナーv2
左の標準スキャニングソナーと右の超高精細ClearVüスキャニングソナーとの見事な違いを見てください。
  • 超高精細スキャニングソナーシステムは、ストラクチャーと魚の鮮明な画像を素晴らしいディテールで提供します
  • 超高精細ClearVüソナーはボートの下の深さ60m までのストラクチャーの鮮明な画像の明瞭さを提供します
  • 超高精細SideVüソナーは、ボートの側面に驚くほど鮮明なストラクチャーと魚のイメージを提供します

超高精細スキャンソナーシステムにより、明瞭さと詳細が再定義されます。3アレイGT54UHDトランスデューサを使用すると、超高精細でスキャンソナー画像を取得できます。驚くほど鮮明な画像で、ボートの側面の下にあるものの正体をすべてを見ることができます。



超高精細ClearVüスキャニング

このソナーシステムは、下向きの要素を介してより多くのパワーをターゲットに掛けることによって、他の高周波スキャンソナーより深いところでボートの下のストラクチャーと魚の鮮明な画像の明瞭さを提供します。


超高精細ClearVüスキャニング
超高精細ClearVüスキャニング


超高精細SideVüスキャン

驚くほど鮮明なストラクチャーの画像を見ながら魚を釣り上げてください。このように驚くほどの明瞭さですべてを見ることができるので、釣り場をすばやく偵察することが容易になります。
超高精細SideVüスキャン
超高精細SideVüスキャン




ガーミンCHIRPの違い

内蔵されているECHOMAP Plus/UHD/UHD2/ULTRA SVの魚探機能には、CHIRP通常魚探が含まれています。これは、民生品の魚探技術の中で、最も洗練された技術の1つです。CHIRP通常魚探は、従来の魚探よりもターゲット判別に更に力を入れたもので、驚く程はっきりとターゲットを識別できます。

CHIRP


自分のマップを作成するクイックドローコンターズ

瞬時に30cmの等高線で画面上にパーソナライズされた釣りマップを作成します。ニーズに合わせて色分け調整可能です。データを自分のものにしておくか、Quickdrawコミュニティと共有してするかは自由です

クイックドロー


ActiveCaptain Appと接続する

ActiveCaptainアプリを使用すると、どこからでも情報を管理できます。
互換性のあるモバイルデバイスとchartplotter、チャート、マップ、およびコミュニティ間の接続を作成します。内蔵のWi-Fiを使用
して新しいしいチャートを更新またはダウンロードすることができます。OneChartへのアクセスのための無料ActiveCaptainアプリでは、スマート通知、ActiveCaptainコミュニティ、その他の興味のあるポイント、Quickdrawコミュニティのデータなどにアクセスできます

アクティブキャプテン


ActiveCaptain App機器によってできることの違い

  • ・ActiveCaptain AppでモバイルからWiFi経由でアプリケーションから操作できません
  • ・ActiveCaptain AppでモバイルからWiFi経由でアプリケーションから表示できません

LIVEで魚を見る




Panoptix™ LiveScope(別売)が接続可能

  • ボートが静止していてもリアルタイムで、ボートの下やストラクチャー周りを泳ぐ、ベイトや、魚を非常に詳細な、見たままの水中動画をライブスコープは提供します

精細なリアルタイムスキャンソナー動画を見る事ができます
アテンションヘッディングリファレンスシステム(AHRS)は、船が揺れる条件でもソナーの表示を安定させます。

シンプルなプラグアンドプレイGarmin Marine Networkを使用して、簡単にインストールでき、同じネットワーク内の機器でシームレスに使用できます


誰でも明確に簡単に視認できます。ストラクチャーの近くで泳ぐ魚のソナー画像ライブスキャンを実際に見ることができます。
ピックアップするルアーを見ることさえできます。普通の魚探とは違ってボートは動く必要はありません。



1つのトランスデューサに2つのモード

1つのトランスデューサでLiveScope™DownとLiveScope™Forwardモードの両方を使用できます。あなたの釣り方に合わせて振動子モードを変更するのは簡単です。LiveScope Forwardを使用してボートの周りの構造や魚の鮮明な画像を確認し、LiveScope Downを使用してボートの真下を見ることができます。この動画は、GPSMAP AQUAMAP echomap Plus Touchとシームレスに統合できます。AHRSの安定化は、船が揺れる条件でもソナーが安定した状態を保つようにします。

Panoptix LiveScope Down


LiveScope Downモードでは、ボートが静止している間でも、ストラクチャーや水中を泳ぐ魚の生き生きした
スキャナーのソナー画像を、ボート下を詳細に見ることができます。



Panoptix LiveScope Forward



LiveScope Forwardモードは、キャストより先で釣りをするうえで極めて優れたツールです。
ボートが静止している間でも、ボートの周りのすべての構造物や泳ぐ魚、詳細なスキャナーのソナー画像を見ることができます。


Panoptix LiveScopeスキャンソナーシステムには、コンパクトなGLS 10ソナーブラックボックス、LVSトランスデューサとプラグアンドプレイGarmin Marine Networkコネクタが含まれており、インストールが簡単で、GPSMAP AQUAMAP echomap Plus Touchとシームレスに統合できます。
「Panoptix LiveScope」の画像検索結果

海で有効なPanoptix 水中動画ソナー(別売)接続可能

オプションのPanoptixソナーを追加し、ボートの周りのすべてをみることができます。ルアーが水の中のストラクチャーへ沈む状態、魚の動きとその餌への反応を、詳細に見ることができます。

Panoptix


NMEA2000®ネットワークサポート

エンジンデータ、センサー、FUSION-LINK™オーディオシステム、オートパイロットなどのNMEA 2000サポートを提供します。

簡単脱着マウント

ECHOMAP UHD2を安全に収納することは簡単です。
電源、振動子
コードが直接マウントに差し込まれるため、本体からワイヤを抜き差しする必要がありません。ベイルマウント機構により、マウントからECHOMAP UHD2
本体だけををすばやく脱着できます。



寸法 8.6" x 5.6" x 3.2" (21.8 x 14.2 x 8.1 cm)
重量 1.0 kg (2.3 lbs)
防水規格
IPX7
表示タイプ WVGAディスプレイ
表示サイズ 6.1" x 3.4", 7.0" (15.5 x 8.7 cm, 17.8 cm)
表示解像度 800 x 480 pixels
消費電力 18.3W
アンテナ Internal_or_external_over_NMEA_2000
取り付けオプション ベールまたはフラッシュ
受信機 10 Hz
Garmin Marine Network™ポート 1 Panoptix™ポート 地図 振動子共有可能です


地図とメモリ

データカード 1 microSD™カード; 最大32 GBのカードサイズ
ウェイポイント 5,000
ルート 100
トラックログ 50,000ポイント; 保存されたトラック50個
内臓地図 世界ベースマップ

地図プロッタの機能

Garmin Sonarと互換性があります
AISをサポート(目標船の位置を追跡)
DSCをサポート(DSC対応VHFラジオから位置データを表示)
FUSION-Link™対応ラジオをサポート


ソナーの特徴と仕様

デュアル周波数(50 / 200kHz)ソナー対応
デュアルビーム(77/200 kHz)ソナー対応
サポートされる周波数 CHIRP(低、中、高)
通常魚探:50/77/83/200 kHz
ClearVü:260/455/800/1,080-1,230 kHz CHIRP
SideVü:260/455/800/1,080-1,230 kHz CHIRP
送信電力 500W(RMS)/ 4000W(ピークツーピーク)
CHIRPソナー技術 (ビルトイン)
ClearVü CHIRP(内蔵)
SideVü CHIRP(内蔵)
最大深度 600m 50khz 海水
350m 77khz   海水
300m Mid(中) Chirp 80-150khz 海水
250m Hiwide Chirp 150-240khz 海水

220m ClearVü:260 kHz   海水
120m ClearVü:455 kHz   海水
60m ClearVü:800 kHz   海水

220m 幅400m SideVü:260 kHz   海水
120m 幅200m SideVü:455 kHz   海水
60m 幅120m SideVü:800 kHz   海水
20m 幅30m SideVü:1120 kHz   海水
LIVE SCOPE 前方30m 下方40m   淡水
Panoptix 前方80m 下方90m   海水
上記は海水使用時の実測に基づい実測に基づいています。
淡水使用の場合の距離は一層伸びます。

(探査能力は底質および他の水の条件に依存します
ボトムロック 可能
水温ログとグラフ 可能
ソナー録音 可能
ソナープレイバック 可能

接続

NMEA2000®対応
トランスデューサのピン 12
NMEA 0183入力ポート 無し
NMEA 0183出力ポート 無し
ビデオ入力ポート なし
ビデオ出力ポート なし
ワイヤレス接続

内容物

ECHOMAP UHD2 72sv本体
  • 電源/データケーブル
  • クイックリリースクレードル付きチルトマウント
  • インダッシュ設置フラッシュマウント
  • 保護カバー
  • 日本語マニュアル
